HỆ THỐNG GIÁM SÁT KHÍ CÓ MÙI

ME-AIR OD-PR

ME-AIR OD-Pr là thiết bị giám sát khí có mùi chuyên dụng, theo thời gian thực. ME-AIR OD-Pr được thiết kế để giám sát các thông số khí có mùi độc hại và nguy hiểm. Thiết bị này tích hợp với hệ thống cơ sở dữ liệu online của ME-AIR, hoạt động hoàn toàn tự động, như một thiết bị giám sát tinh gọn đặt tại khu vực có các hoạt động phát sinh khí có mùi. Hệ thống này cũng có thể được lắp đặt, sử dụng để giám sát chất lượng môi trường khí xung quanh các nhà máy lọc hóa dầu, nhà máy sản xuất bột giấy, nhà máy công nghiệp hóa chất, nhà máy sản xuất dược phẩm… Đây là hoạt động cần thiết vì xung quanh các khu vực trên thường phát sinh các chất có mùi gây nguy hại tới sức khỏe cộng đồng và môi trường xung quanh.

Hệ thống giám sát hang rào công nghiệp có thể hoạt động như một hệ thống giám sát và cảnh báo nguy hiểm trong trường hợp phát thải chất ô nhiễm có mùi ra môi trường. Thông qua giám sát và đánh giá sự phân tán của các khí có mùi, có thể truy xuất ra nguồn gốc phát sinh của các khí có mùi gây ảnh hưởng tới sức khỏe cộng đồng.

ME--AIR OD-Pr đo các thông số chính về mùi như Sulfur Dioxide (SO2), Hydrogen sulphide (H2S), Ammonia (NH3), Methyl Mercaptan, Formaldehyde (CH2O), Nitrogen Dioxide (NO2) , Clo (Cl2), Nhiệt độ và Độ ẩm.

Thiết bị Giám sát khí có mùi chuyên dụng ME-AIR OD-Pr của chúng tôi có thể truyền dữ liệu thông qua các mô-đun giao tiếp dữ liệu khác nhau như GSM, WiFi, LORA, ZIGBEE…

Dữ liệu được truyền tới đám mây Me-air trong thời gian thực. Ngoài ra, hệ thống có sao lưu bộ nhớ để đảm bảo tính an toàn của dữ liệu. Dữ liệu thu thập được hiển thị trực quan theo thời gian thực trên hệ thống cơ sở dữ liệu (web based) của ME-AIR. Tại đây, Lịch sử giám sát, biến thiên các thông số, các biểu đồ phân tích, bản đồ mạng lưới trạm…. Sẽ được tích hợp và hiển thị trực quan tới người dung. Các ngưỡng hàm lượng các chất ô nhiễm cần giám sát có thể được cài đặt, khi giá trị các thông số vượt quá mức cài đặt sẽ có cảnh báo gửi về email/tin nhắn sms. Các báo cáo giám sát chất lượng không khí xung quanh có thể được gửi tự động về email, hoặc xuất dữ liệu tại chỗ.

Tài liệu sản phẩm
Thông số kỹ thuật

• Giải pháp giám sát tích hợp bao gồm các chất gây mùi quan trọng như SO2 , H2S, NH 3 , CH3SH, CH2O, NO2 , Cl2, Nhiệt độ, Độ ẩm.
• Nhiều giao thức truyền thông để lựa chọn (theo kiến trúc giải pháp và tính khả dụng).
• Dễ dàng cài đặt bằng thiết kế plug-and-play. Khả năng lắp đặt linh hoạt để lắp đặt trên cột, tường, hàng rào hoặc bất kỳ cấu trúc hiện có nào.
• Giải pháp chi phí thấp để triển khai tại nhiều địa điểm nhằm thiết lập mạng lưới giám sát mùi dày đặc.
• Truyền dữ liệu thời gian thực cho phép thực hiện các hành động phù hợp với môi trường.
• Dữ liệu sẵn có trong Nền tảng phần mềm dữ liệu mùi để hiển thị và phân tích thêm.
• API dữ liệu mùi đáp ứng các ứng dụng và trường hợp sử dụng khác nhau.”

• SO2
• H2S
• NH3
• CH3SH (Merthyl Mercaptan)
• CH2O (Formaldehyde)
• NO2
• Cl2
• Nhiệt độ
• Độ ẩm

• Đo các thông số khí thải, vi khí hậu.
• Truyền và hiển thị dữ liệu trên cơ sở dữ liệu AQM-MECIE.

- Hệ thống của ME-AIR được phát triển dựa trên các công nghệ đã được chứng minh như: công nghệ điện hóa (Electrochemical), bán dẫn (Semiconductor), đo quang (Optical measurement), tán xạ lazer (Lazer scattering).

- Trong công nghệ Laser Scattering: các sensor phát ra chum tia laser đi xuyên qua khu vực mẫu khí được phân tích. Với sự có mặt của các hạt bụi mịn, tính đồng nhất của môi trường không khí bị thay đổi dẫn đến hiện tượng tán xạ . Thông qua các kỹ thuật và tính toán phức tạp, hệ thống của ME-AIR sẽ tính toán ra phân bổ kích thược hạt và hàm lượng hạt bụi mịn trong mẫu khí đo.

- Công nghệ Electrochemical: khí ô nhiễm sau khi thấm qua màng bảo vệ sẽ tiếp xúc và tương tác với điện cực làm việc (working electrode) và điện cực so sánh (counter electrode), Lượng electron tạo ra được tính toán thông qua việc đo dòng điện khi kết nối 2 điện cực. Khả năng phản ứng/tương tác với các điện cực của các khí khác nhau phụ thuộc vào thế oxy hóa khử của chúng.

• Giao thức truyền dữ liệu: HTTP
• Kết nối không dây: 4G, Lora, Zigbee, Wifi
• Kết nối có dây: Ethernet, Modbus RS485 RTU

Các dữ liệu về chất lượng không khí được giám sát theo thời gian thực thông qua phần mềm trên nền tảng web. Phần mềm có một số tính năng cơ bản như sau:

• Bản đồ lắp đặt trạm và tổng quan dữ liệu đo chất lượng không khí
• Hiển thị thông số đo, đồ thị biến thiên thông số đo theo thời gian thực (Dashboard)
• Phân tích, so sánh dữ liệu quan trắc
• Xuất báo cáo quan trắc tự động, tại chỗ
• Cảnh báo thông minh

Các dữ liệu giám sát chất lượng không khí cũng có thể được tiếp cận thông qua HTTP API bảo mật cao. Dữ liệu có thể được công bố rộng rãi thông qua các màn hình công cộng, ti vi thông minh, websites, App trên điện thoại di động

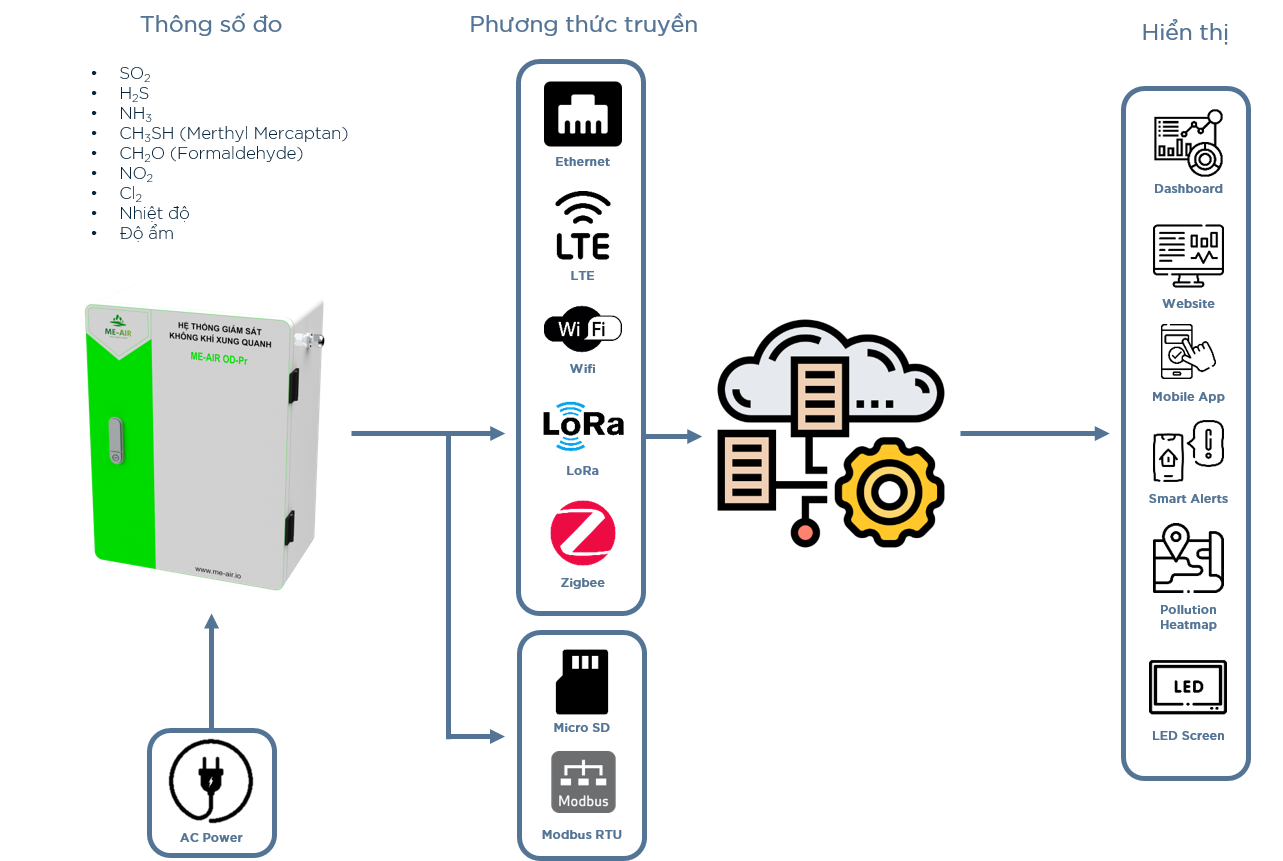

KẾT NỐI VÀ HIỂN THỊ
